Przetwornik ciśnienia JUMO Wtrans p z bezprzewodową transmisją danych. Materiał partnera

Zarówno w instalacjach stacjonarnych, systemach mobilnych, w trudno dostępnych miejscach, a nawet w elementach obrotowych - przetwornik ciśnienia JUMO Wtrans p znacząco redukuje nakład pracy i środków związanych z instalacją i montażem jednostki pomiarowej. Dotyczy to zarówno rekoncepcji instalacji, jak i modernizacji (retrofitting) istniejącej lokalizacji pomiarowej. Zastosowanie przetworników ciśnienia serii JUMO Wtrans p pozwala znacząco ograniczyć zużycie kabli podłączeniowych, oraz co ważne umożliwia pomiary ciśnienia tam, gdzie rozprowadzenie przewodów byłoby fizycznie niemożliwe lub wymagałoby zbyt dużego wysiłku technicznego.

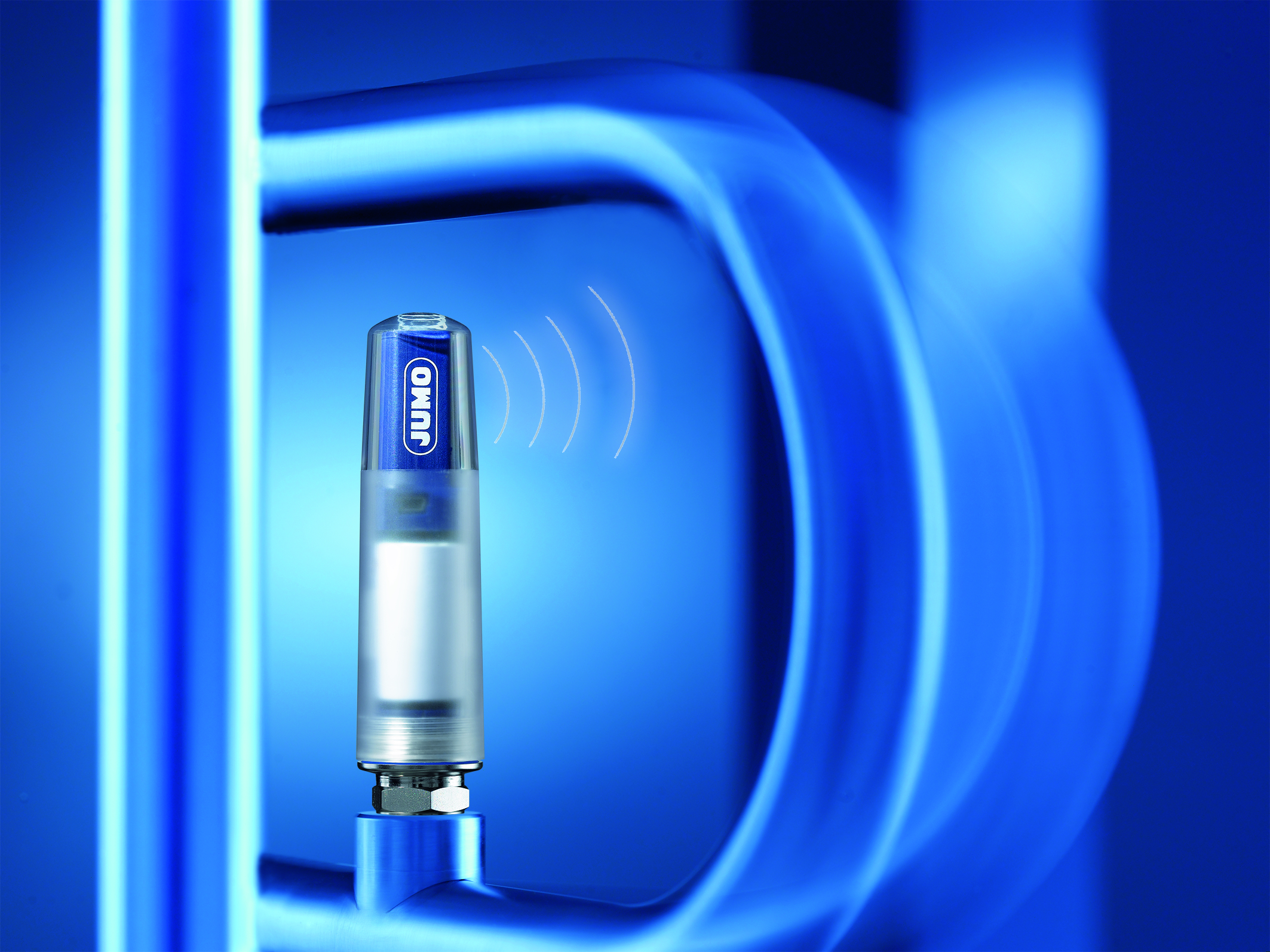

Foto: JUMO. Bezprzewodowy przetwornik ciśnienia JUMO Wtrans p.

Przetwornik ten dedykowany jest dla aplikacji realizowanych w szeroko rozumianym przemyśle. W połączeniu z odbiornikiem tworzy wysokiej jakości rozwiązanie pomiarowe przeznaczone dla monitorowania ciśnienia w gazach i mediach ciekłych.

Przetwornik ciśnienia o stopniu ochrony IP 67 rejestruje ciśnienia względne i bezwzględne od 250 mbar do 600 bar. Sygnał z pojedynczego przetwornika lub kilku przetworników ciśnienia może być przesyłany do odbiornika zlokalizowanego nawet w odległości 300 m. Transmisje realizowane są z częstotliwością radiową 868,4 MHz, otwartym pasmem ISM i mogą mieć charakter kodowany. Jako interwał transmisji można wybrać wartość w zakresie od 500 ms do 3600 s. Bateria w nadajniku, w zależności od ustawienia interwału transmisji wystarcza nawet na rok, a jej stan podlega bieżącemu monitorowaniu. Przetwornik ciśnienia JUMO Wtrans p może udostępniać zmierzone wartości poprzez cztery wyjścia analogowe [0(4) do 20 mA, DC 0 do 10 V], dwa wyjścia analogowe i dwa przekaźniki bezpotencjałowe lub poprzez interfejs RS485 z protokołem Modbus.

Jak wspomniano wcześniej, jeden odbiornik serii JUMO Wtrans może odbierać sygnał z 16 nadajników jednocześnie. Nadajniki te mogą mierzyć i przesyłać sygnał wyłącznie z zakresu pomiaru ciśnienia, jak i  kombinacji  różnych wartości takich jak temperatura, rezystancja czy napięcie. Wszystko uzależnione jest od bieżącej potrzeby pomiarowej. Programowalny przez użytkownika przetwornik ciśnienia obsługiwany jest za pomocą wygodnego programu konfiguracyjnego przy użyciu laptopa, poprzez złącze USB. Po określeniu i zapisaniu parametrów procesu można je łatwo i bezpiecznie przesłać do innych urządzeń.

Przetworniki ciśnienia JUMO Wtrans p to również możliwość przygotowania linearyzacji dostosowanej do najbardziej zaawansowanych potrzeb aplikacyjnych klienta. Na podstawie 40 par wartości, które mogą zostać  wprowadzone, klient może dokonać liniowej aproksymacji lub wybrać funkcję wielomianu czwartego rzędu obliczoną jako specyficzna linia charakterystyki. Alternatywnie, funkcja wielomianu może być zaimplementowana do przetwornika poprzez bezpośrednie wprowadzenie parametru. Dodatkowo, wykres wartości zmierzonych - tzw. Online Chart - może być włączony do ustawień. Ten graficzny monitoring do analizy i dokumentowania zmierzonych wartości znacząco wspomaga proces uruchomienia.

Kompaktowe bezprzewodowe przetworniki ciśnienia JUMO Wtrans p charakteryzują się wysoką odpornością na wibracje, posiadają wysoki poziom zabezpieczenia przed przeciążeniem oraz długookresową stabilność.  Przetwornik ciśnienia będący nadajnikiem, może pracować w temperaturach od -30 °C do +85 °C. Systemowe przyłącza procesowe JUMO PEKA, w połączeniu z innymi złączami gwintowanymi posiadają certyfikat EHEDG (European Hygienic Engineering and Design Group) dopuszczający do ich stosowania w procesach higienicznych. Przetworniki ciśnienia JUMO Wtrans p mogą więc być implementowane do aplikacji w przemyśle spożywczym i żywności luksusowej. Dodatkowo, uszczelki w wersji EHEDG spełniają wymagania FDA (Food and Drug Administration).

Podsumowując, w przypadku pomiaru ciśnienia przetworniki zaawansowanej technologicznie serii JUMO Wtrans p pozwalają optymalizować czas, przestrzeń oraz wymagania technologiczne nawet najbardziej wymagającego zadania pomiarowego. W połączeniu z bezprzewodowymi przetwornikami pozostałych serii JUMO Wtrans, dedykowanymi do pomiaru temperatury, wilgotności czy CO2 oraz jednostką odbiorczą, przetworniki ciśnienia JUMO Wtrans p tworzą wszechstronne i wielozadaniowe rozwiązanie aplikacyjne.

Więcej na temat bezprzewodowego pomiaru i przesyłu danych dowiecie się Państwo na stronie producenta www.jumo.pl.
